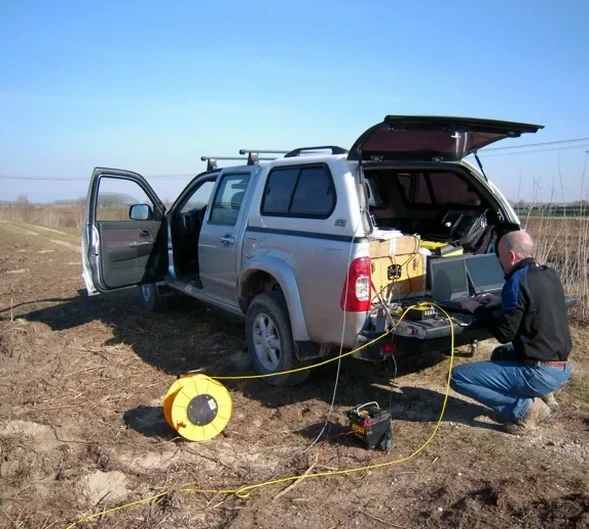

En la región de Atacama, donde la actividad minera y la expansión urbana remodelan el valle de Copiapó, aplicar la NCh433.Of1996 Mod.2012 para clasificar el suelo es el punto de partida. Pero para obtener el perfil de velocidades de onda de corte (Vs) con precisión, el ensayo de refracción y reflexión sísmica es insustituible. Acá no basta con un par de sondajes. Los suelos aluviales del río Copiapó, con sus lentes de grava y bancos de arena limosa, esconden heterogeneidades que solo un tendido de geófonos de 24 o 48 canales puede mapear. Nuestro equipo técnico despliega líneas sísmicas que alcanzan profundidades de investigación de hasta 30 metros, identificando contactos entre estratos, zonas de baja velocidad y la profundidad del basamento rocoso. Esto es crítico en una ciudad donde la demanda de edificios de media altura crece hacia el sector de El Palomar y la salida a Tierra Amarilla, zonas con una historia geológica marcada por eventos de flujo de detritos que modificaron la topografía superficial.
Un perfil sísmico bien ejecutado en Copiapó distingue entre un suelo denso competente y un lente de arena suelta propenso a asentamiento ante un terremoto.
Enfoque y alcance
Factores del sitio
El error más repetido que vemos en Copiapó es asumir que la grava del río es homogénea en todo el perfil. Un desarrollador manda hacer un estudio de mecánica de suelos con una sola calicata y clasifica el sitio como suelo Tipo B. Pero cuando nosotros tendemos la línea sísmica, aparecen velocidades de onda de corte bajas a 8 metros de profundidad, justo en un estrato de arena fina saturada que nadie había detectado. Eso cambia el factor de sitio, y de no considerarlo, el análisis modal espectral del edificio queda subestimado. Ignorar una inversión en tomografía sísmica puede significar rediseñar la cimentación cuando la excavación ya está abierta, con los costos en detención de faena y modificaciones de armaduras que eso implica en una plaza donde el hierro y el hormigón se disparan en temporada alta de construcción minera.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Video del servicio
Normas aplicables
NCh 3328 (Refracción sísmica), NCh433.Of1996 Mod.2012 (Diseño sísmico de edificios), D.S. N°61 (Clasificación sísmica de suelos)
Servicios relacionados
Línea de Refracción Sísmica P y S
Tendido de 24 o 48 canales con fuente de impacto. Procesamos las dromocronas para obtener un tomograma de velocidad que muestra capas del subsuelo y el basamento rocoso, fundamental para definir el modelo geotécnico de fundaciones profundas.
Análisis MASW (Ondas Superficiales)
Usamos el mismo arreglo geométrico para extraer la curva de dispersión de ondas Rayleigh y obtener el perfil unidimensional de Vs. Este dato es el insumo directo para calcular el Vs30 y clasificar el sitio según la normativa sísmica chilena.
Procesamiento de Reflexión Sísmica
Para proyectos que requieren detectar estructuras geológicas profundas o el contacto con el basamento a más de 40 metros, aplicamos secuencias de apilamiento CMP que mejoran la relación señal-ruido en el ruidoso entorno urbano de la capital de Atacama.
Correlación Geofísica-Geotécnica
Integramos los resultados de velocidad de onda con ensayos de penetración estándar y granulometrías para calibrar modelos de rigidez. Esto permite estimar el ángulo de fricción y la densidad relativa de las gravas del río Copiapó sin campañas de perforación excesivas.
Parámetros típicos
Consultas frecuentes
¿Qué diferencia hay entre la refracción y la reflexión sísmica para un proyecto de edificación en Copiapó?
La refracción sísmica es ideal para las primeras decenas de metros bajo la superficie, mapeando capas donde la velocidad aumenta con la profundidad. En Copiapó, con su relleno aluvial, es perfecta para ver el contacto entre gravas superficiales y arenas compactas. La reflexión sísmica, en cambio, se usa para objetivos más profundos, como ubicar el basamento rocoso a 50 o 100 metros, algo menos frecuente en edificación pero común en estudios de riesgo geológico o túneles mineros.
¿Qué parámetro sísmico es el más importante para un ingeniero calculista en la zona de Copiapó?
Sin duda, la velocidad de onda de corte promedio en los primeros 30 metros, el famoso Vs30. Este valor define la clasificación sísmica del suelo según el D.S. N°61 y la NCh433, determinando el factor de amplificación sísmica que el calculista ingresa en el modelo estructural. Un Vs30 mal estimado por falta de datos geofísicos puede llevar a un diseño no conservador o excesivamente costoso.
¿Cuánto cuesta una campaña de tomografía sísmica de refracción en Copiapó?
El costo varía según la longitud de la línea, el número de canales y la logística de desplazamiento. Para un perfil estándar de 24 canales con una profundidad de investigación de 15 a 20 metros, el rango de inversión suele estar entre $1.437.000 y $2.375.000, dependiendo de la accesibilidad del terreno y la cantidad de puntos de disparo requeridos para asegurar una buena cobertura.
¿Se puede hacer el estudio sísmico si el terreno está muy compactado o hay mucho ruido de tráfico?
Sí, es parte del trabajo. Usamos fuentes de energía más potentes, como el golpe de un martillo acelerado de mayor masa, y aumentamos el número de apilamientos en el sismógrafo para filtrar el ruido ambiental. En Copiapó, donde el tráfico de la Ruta 5 y las faenas cercanas generan vibraciones, procesamos los datos con filtros pasa-banda agresivos y ventanas de tiempo que limpian la señal, asegurando la legibilidad de las dromocronas incluso en horario diurno. Ver más.
