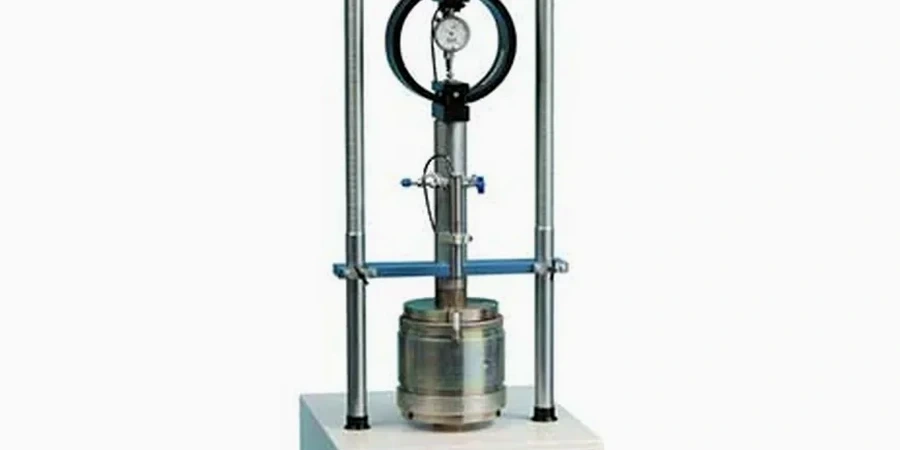

Copiapó, a 390 metros de altitud en el valle del río Copiapó, tiene una demanda vial que crece con la minería. La ciudad supera los 150.000 habitantes y las vías deben resistir tránsito pesado constante. Un estudio CBR para diseño vial determina la capacidad de soporte del suelo de fundación. Sin ese dato, el pavimento falla antes de tiempo. La norma chilena NCh 1508 exige este ensayo en todo proyecto vial. Aquí el suelo es granular con presencia de sales, lo que obliga a muestreos cuidadosos en distintas épocas del año. Para obras complementarias de caracterización se puede incluir un ensayo de granulometría o verificar la compactación con densidad cono de arena en terreno.
Un CBR bajo 6% obliga a estabilizar o reemplazar el suelo de subrasante antes de colocar la estructura del pavimento.
Enfoque y alcance
Factores del sitio
Una calle nueva en el sector de El Palomar se pavimentó sin estudio CBR para diseño vial hace tres años. La subrasante tenía CBR inferior al 5% en algunos tramos, pero se usó un diseño estándar de paquete estructural. En menos de dos temporadas aparecieron deformaciones plásticas y fisuras longitudinales que obligaron a fresar y repavimentar. El costo de la rehabilitación cuadruplicó el valor del ensayo omitido. El error fue no reconocer que bajo la costra superficial dura existían bolsones de suelo fino salino. En Copiapó ese contraste entre capa superior granular cementada y depósitos finos subyacentes es frecuente. Por eso el muestreo debe alcanzar al menos 1,5 metros de profundidad según indica el manual de carreteras, y los puntos de control deben intensificarse donde cambia la litología.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Normas aplicables
NCh 1508 – Determinación de la razón de soporte de suelos (CBR), NCh 1534/1 – Compactación en laboratorio (Proctor estándar/modificado), Manual de Carreteras de Chile, Volumen 3 – Especificaciones para pavimentos, NCh 1852 – Standard Test Method for CBR of Laboratory-Compacted Soils
Servicios relacionados
Ensayo CBR inalterado en terreno
Extraemos muestras inalteradas en calicata o con tubo Shelby para determinar el CBR del suelo en su estado natural de humedad y densidad.
CBR con compactación controlada
Preparamos probetas a la humedad óptima y densidad máxima Proctor, ensayadas saturadas según exigencia del Manual de Carreteras.
Perfil CBR por estratos
Ensayo diferenciado por horizonte de suelo cuando la subrasante presenta capas de distinto origen, frecuente en el valle de Copiapó.
Estudio de estabilización de subrasante
Evaluamos alternativas con cal o cemento para suelos con CBR inferior al 6%, incluyendo ensayos de durabilidad y resistencia a compresión.
Parámetros típicos
Consultas frecuentes
¿Cada cuántos metros se debe hacer un CBR en un proyecto vial en Copiapó?
El Manual de Carreteras exige mínimo un punto de control por cada 500 metros lineales en trazados homogéneos. Si la litología cambia —algo común en Copiapó al pasar de gravas aluviales a suelos finos de valle— se reduce la distancia a 250 metros. Para calles urbanas se recomienda un punto cada 100 metros lineales.
¿Cuál es el rango de costo de un estudio CBR para diseño vial?
El presupuesto se ubica entre $74.000 y $147.000 por punto de control, dependiendo de la profundidad de muestreo, la cantidad de probetas por punto y si se requiere ensayo Proctor asociado. Este valor incluye extracción de muestra, compactación en laboratorio, saturación y ensayo de penetración.
¿Qué diferencia hay entre un CBR de laboratorio y un CBR in situ?
El CBR de laboratorio compacta la muestra a una energía controlada y la satura, simulando la peor condición posible. El CBR in situ mide la capacidad de soporte del suelo en su estado actual de humedad y densidad. Para diseño de pavimentos según NCh 1508 se usa el valor de laboratorio saturado, por ser más conservador.
