Con 391 metros de altitud y a orillas del río Copiapó, la ciudad se asienta sobre una cuenca que combina depósitos aluviales gruesos con estratos finos y frecuentes lentes salinos. El ensayo CPT en Copiapó se convierte en una herramienta indispensable cuando el proyecto se aleja del lecho fluvial hacia sectores como El Palomar o se acerca a las terrazas altas de Piedra Colgada. La respuesta del cono —resistencia de punta, fricción en el manguito y presión de poros— nos da en tiempo real una radiografía del subsuelo, permitiendo identificar capas blandas o zonas cementadas por sales que un SPT convencional simplemente promedia. Para obra en zonas de antiguos tranques o suelos con eflorescencias, la información continua del CPT evita sorpresas durante la excavación y permite ajustar el tipo de fundación antes de mover un metro cúbico de tierra. En suelos donde la agua subterránea fluctúa estacionalmente por el riego del valle, complementamos el perfil del CPT con un estudio de MASW para correlacionar la rigidez dinámica del perfil, o con sondajes SPT cuando se necesita extraer muestras para clasificación visual en zonas de gravas gruesas donde el cono encuentra rechazo temprano.
En Copiapó, el CPT revela costras salinas que un SPT interpreta como estrato competente pero que colapsan al primer contacto con el agua de riego.
Enfoque y alcance
Factores del sitio
No es lo mismo cimentar en la terraza fluvial consolidada del centro de Copiapó que en los rellenos aluviales sueltos de la periferia sur, hacia el sector de El Pretil. En el casco histórico encontramos gravas arenosas densas con matriz salina cementada donde el CPT marca resistencias de punta sobre los 20 MPa a poca profundidad, un suelo que en apariencia soporta cualquier edificio. Pero si la losa de fundación interrumpe el flujo capilar y se acumula humedad bajo el radier, esa misma costra se disuelve y la capacidad portante se desploma sin avisar. En los bordes del valle, los conos de deyección arrastran bolones con matriz fina que generan rechazos falsos en el CPT si no se perfora previamente un piloto, y donde la fricción lateral negativa por rellenos antrópicos puede duplicar la carga sobre pilotes. La información del CPT en Copiapó también es clave para evaluar el potencial de licuefacción en arenas limosas saturadas bajo la napa freática del valle, usando el método de Robertson y Wride (1998) que correlaciona qc y Rf con el factor de seguridad cíclico. Un perfil mal interpretado en estos suelos te puede costar la diferencia entre una zapata convencional y un pilotaje profundo con protección catódica.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Normas aplicables
NCh 3402: Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils, NCh 3171: Geotecnia - Ensayo de penetración de cono (CPT), Robertson & Wride (1998): Evaluating cyclic liquefaction potential using CPT, NCh 433.Of1996 Mod. 2012 - Clasificación sísmica de sitio con Vs de CPT sísmico
Servicios relacionados
Campaña CPTu con cono sísmico

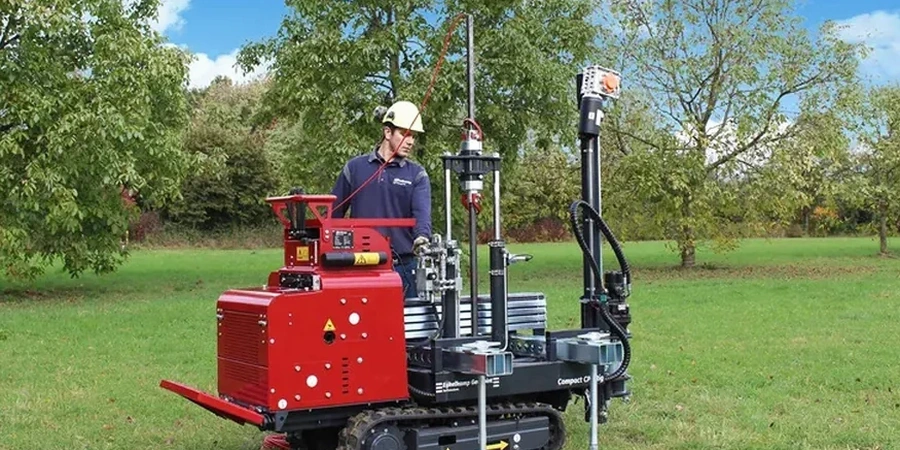

Ejecutamos CPT con medición de presión de poros y cono sísmico cada metro para obtener el perfil continuo de qc, fs, u2 y Vs. El equipo de 20 toneladas se instala en terreno sin necesidad de plataforma, y en Copiapó trabajamos habitualmente en faenas mineras, agrícolas y de expansión urbana. Los datos se procesan en gabinete con software propietario y se entrega informe con la clasificación de suelo capa por capa y la velocidad de onda de corte para el modelo sísmico del proyecto.
Perfilaje CPT para diseño de fundaciones y licuefacción
A partir del CPT en Copiapó, calculamos la capacidad de carga última para zapatas y pilotes usando métodos directos (LCPC, Bustamante & Gianeselli, Eslami & Fellenius) sin factores de corrección empíricos del SPT. Evaluamos el potencial de licuefacción según Robertson & Wride (1998) e Idriss & Boulanger (2008), entregando el factor de seguridad cíclico por estrato y el desplazamiento post-sísmico estimado. Este análisis es crítico en los sedimentos saturados del valle de Copiapó, donde la napa freática somera en años lluviosos cambia completamente el escenario sísmico.
Parámetros típicos
Consultas frecuentes
¿Cuál es el costo de un ensayo CPT en Copiapó?
El precio de un ensayo CPT en Copiapó varía según la profundidad requerida, la cantidad de puntos de prospección y si se utiliza cono sísmico o piezocono. Los valores por punto de ensayo se sitúan en un rango de $68.000 a $129.000 pesos chilenos, dependiendo de la accesibilidad del terreno y de si se necesita perforación piloto previa en zonas con bolones superficiales.
¿Qué información entrega un CPT que no me da un SPT?
El CPT proporciona un perfil continuo de resistencia (qc y fs) con lecturas cada 2 centímetros, mientras que el SPT da un valor de golpeo cada metro en promedio. Esto permite detectar capas delgadas de suelo blando o costras salinas de pocos centímetros que el SPT simplemente promedia y oculta. Además, el CPTu mide la presión de poros durante la penetración, identificando estratos saturados y evaluando el riesgo de licuefacción con métodos directos, algo imposible con el SPT estándar.
¿En qué tipo de suelos de Copiapó funciona mejor el CPT?
El ensayo CPT en Copiapó rinde mejor en los suelos finos y arenosos del valle aluvial: limos arenosos, arenas limosas y arcillas de baja plasticidad. En estos materiales, el cono penetra con facilidad y la fricción lateral permite clasificar el suelo con precisión según las cartas de Robertson. En las gravas gruesas con bolones de la quebrada de Paipote o los conos de deyección de la cordillera, el CPT puede encontrar rechazo temprano y ahí recomendamos combinarlo con calicatas o sondajes con extracción de muestras.
¿Pueden hacer CPT con medición sísmica para el cálculo de Vs30?
Sí, nuestro equipo incluye cono sísmico con geófono triaxial que mide la velocidad de onda de corte cada metro de penetración. En Copiapó, este dato es fundamental para la clasificación sísmica del suelo según la NCh 433, especialmente en proyectos de edificios de más de 5 pisos o instalaciones esenciales. El perfil de Vs obtenido del CPT sísmico se integra directamente en el cálculo del Vs30 sin necesidad de correlaciones indirectas desde el SPT.
¿El ensayo CPT sirve para calcular la capacidad de pilotes?
El CPT es probablemente el mejor ensayo in situ para el diseño directo de pilotes. Usando métodos como LCPC (Bustamante & Gianeselli) o el de Eslami & Fellenius, calculamos la resistencia por punta y el fuste a partir de qc y fs sin los factores de corrección empíricos que introduce el SPT. Para pilotes en Copiapó, especialmente en zonas con napa freática variable o suelos agresivos por sales, el CPT permite optimizar la longitud de empotramiento con mucha más certeza que un golpeo ciego cada metro.
